| 1、簡介
目前在機械、化工、家電等行業的各種烘道、表面噴涂等工序常產生大量的有機廢氣（苯、酮、醇、醚、 脂、烷等），這些氣體嚴重危害人體健康，因此必須對之進行有效的凈化后方能排入大氣。
催化燃燒是借助催化劑在低溫下(200～400℃)下，實現對有機物的完全氧化，因此能耗少，操作簡便，安全，凈化效率高，在有機廢氣特別是回收價值不大的有機廢氣凈化方面，比如化工，噴漆、絕緣材料、漆包線、涂料生產等行業應用較廣，已有不少定型設備可供選用。
2、催化燃燒機理
經貴金屬鉑、鈀浸漬的蜂窩狀陶瓷載體固體催化劑，是多孔且只有很大的內表面積，這些表面具有相同的催化反應能力。由于催化劑外部幾何表面積與內表面積相比，數量小得多，因此可以認為反應幾乎全部在內表面進行。在催化反應過程中，氣體流過固體催化劑表面時，會在氣固界面上形成一滯流膜層，而反應物分子必須在氣流主體與催化劑表面間經過一連串的物理和化學過程才能完成其反應過程。概括起來，整個過程可由下列步驟組成：反應物自氣流主體向固體界面擴散；反應物在催化劑孔內擴散；反應物在催化劑內表面上吸附；在催化劑內表面上進行反應；反應生成物在內表面上脫附；生成物在催化劑孔內擴散；生成物從固體—氣流界面向氣流主體擴散。
催化燃燒法是借助催化劑使有機物廢氣在較低的起燃溫度條件下進行無焰燃燒分解為二氧化碳和水蒸汽，并放出大量熱能，用化學式表示如下：
CnHm＋(n＋m/4)O2 Pd•Pt/250~300℃ nCO2+ m/2H2O+熱量
3、催化燃燒的工藝流程
催化燃燒的工藝組成
不同的排放場合和不同的廢氣，有不同的工藝流程。但不論采取哪種工藝流程，都由如下工藝單元組成。
如廢氣中含有不宜催化燃燒的腐蝕性氣體，則在吸附前應加以吸附塔。

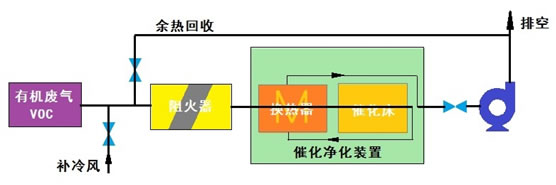

小風量高濃度工藝流程示意圖

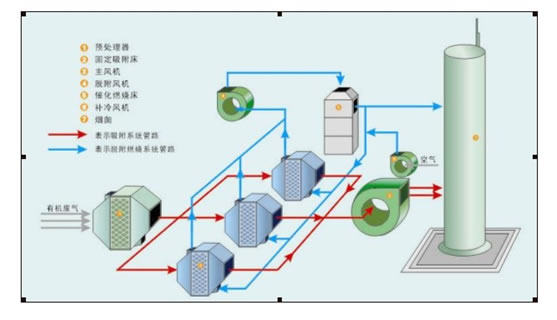

大風量低濃度工藝流程示意圖
|
型號
|
CYS-20
|
CYS-50
|
CYS-100
|
CYS-300
|
CYS-500
|
CYS-800
|
CYS-1200
|
CYS-2000
|
|
處理廢氣量（m³/h）
|
200
|
500
|
1000
|
3000
|
5000
|
8000
|
12000
|
20000
|
|
廢氣濃度范圍
|
200～10000mg/m3（混合廢氣1/4）爆炸下限
|
|
預熱溫度
|
200-300（℃）
|
|
凈化效率
|
≥97～100%
|
|
啟動總功率（KW）
|
18
|
24
|
30
|
72
|
96
|
159
|
240
|
336
|
|
風機
|
型號
|
9-19-4A
|
YX9-35 5C
|
YX9-35 5C
|
YX9-35 6.3C
|
YX9-35 6.3C
|
YX9-35 6.3C
|
YX9-35 8C
|
YX9-35 8C
|
|
風量
m³/h
|
600
|
2700
|
3500
|
7000
|
7800
|
12000
|
18000
|
25000
|
|
全壓 pa
|
1600
|
1700
|
1700
|
1800
|
2300
|
200
|
2300
|
2300
|
|
功率KW
|
2.2
|
4
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
設備外形尺寸
|
主機設備
（長×寬×高）mm
|
600x900x1830
|
660x1120x1830
|
720x1160x2200
|
1160x1400x2300
|
1360x1410x2300
|
1980x1980x2580
|
3030x1900x2870
|
3400x3120x2380
|
|
